MP-0004用伸縮回路 MP-0006

■MP-0004用伸縮回路 MP-0006■
MP-0004用伸縮回路は、ワンチップコンピュータ「ＰＩＣ１２Ｃ５０９」を利用した、弊社製イオンブレードの光の伸び縮みを表現する回路です。
イオンブレード用インバータ「MP-0004」に対応しています。

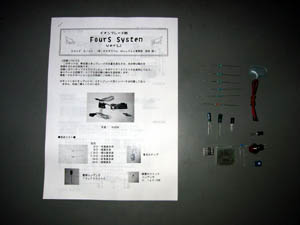

FourS回路

■特徴■
・時間制御チップにPIC12C509を使用
・アナログ系伸縮制御より小型で正確
・電源電圧の微量変動(-2Vまで)に対応
・PIC12C509チップには、既に最適な
　プログラムが書き込み済
・汎用性の高いPIC12C509用プログラム
　リスト付属
・各部品は基板にハンダ付けで組み付け済み

■MP-0006 詳細スペック■

電源電圧	18V
伸縮時間	160mSec～800mSec (10mSecステップ～50mSecステップ) 【動画】Mpeg4 Format　 [10mSec] [30mSec] [50mSec]
対応インバータ	MP-0004
回路内容	電圧制御回路、ワンチップコンピュータ制御回路、Ｄ／Ａ変換回路
完成時寸法	本体回路　縦23(㎜)×横25(㎜)×高さ14(㎜) ※但し、スイッチ・電源等は含まず
動作	《クリックタイプ》付属の押しボタンスイッチを押して離す事により、イオンブレードの光が、伸縮時間に従い伸びます。伸びきりますと、そのままの状態で発光を続けます。発光状態で押しボタンスイッチを押して離す事により、イオンブレードの光が、伸縮時間に従い縮みます。《プッシュタイプ》付属の押しボタンスイッチを押し続ける事により、イオンブレードの光が、伸縮時間に従い伸びます。伸びきりますと、そのままの状態で発光を続けます。また、押しボタンを離し続ける事により、イオンブレードの光が、伸縮時間に従い縮みます。
備考	・PIC12C509には既にプログラムが書き込み済み・イオンブレード、イオンブレード用インバータは付属しておりません・時間制御チップ(ＩＣチップ)は、各種単品も販売致しております。・インバータへの接続には、「半田ごて」「ニッパ」「ペンチ」等の　工具や、ハンダ付けの知識が必要となります。・制御ＩＣはMP-0007と互換性がございません。ご注意下さいませ。

■Ｐｈｏｔｏ■


MP-0006 メイン基板	インバータとの連携
