加速サウンドユニット Ver3.0

■加速サウンドユニットキット Ver3.0について■
こちらのキットは、機械式センサーの「加速感知センサー」と、高音質(最高8kHzSampling)で長時間再生(最大8分)なサウンドレコーダーチップ「ＩＳＤ５００８」を利用した、少し面白いおもちゃのキットです。
初期設定では、様々な映画でよく使われている、光る剣のようなサウンドを奏でます。

Sound Unit Ver3.0

■特徴■
・弊社製加速感知センサー EB-006使用
・高性能サウンドＬＳＩ ISD5008P使用
・サウンドチップには、オリジナルサウンド
　をサンプルとして登録済 ※１
・PIC16F84チップにはプログラムが書き
　込み済
・汎用性の高いPIC16F84用プログラムリス
　ト付属
・専用プリント基板付属

※１サウンドを変更する場合は、弊社製サ
　　　ウンドレコーダキットと、PIC16F84の
　　　プログラム環境などが必要です。

■加速サウンドユニット Ver3.0 詳細スペック■

サンプリングレート	8.0kHz(初期値)
録音時間	４分(初期値)
回路	フィルター回路、自動ゲインコントローラー、ＥＥＰＲＯＭ記憶回路、スピーカーアンプ回路はISD5008内蔵のものを使用。また、チップとは別に、大音量サブアンプ回路も付属。必要に応じて使い分けが出来ます。
記憶回路	ＥＥＰＲＯＭ記憶回路によるサウンドの記憶を行うため、電源が存在しなくても音声データを保持します。
内蔵サウンド	起動音・持続音・加速音・収束音・アタック音の計5種類 ※アタック音を再生するには、別途「衝撃感知センサー EB-007」が必要です。（近日発売予定）
電源	直流４．５Ｖ～９Ｖにて駆動します。
完成時寸法	本体回路　縦65(㎜)×横20(㎜)×高さ17(㎜) 大音量サブアンプ回路　縦20(mm)×横20(mm)×高さ16(mm) ※但し、スイッチ・スピーカー・電池は含まず
備考	ＰＩＣには既にプログラムが書き込み済み。ＩＳＤ５００８にはサウンドが登録済み。注1 機械式センサーなので、長期間の使用用途には向いておりません。注2 ハンダごて、ハンダなど工作用具は別途お買い求め下さい。

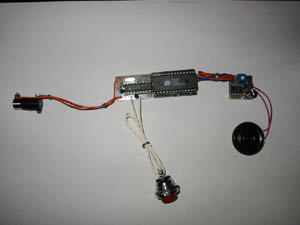

■Ｐｈｏｔｏ■

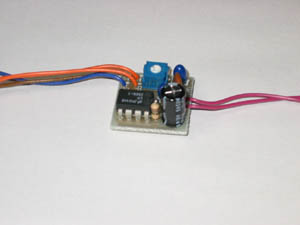

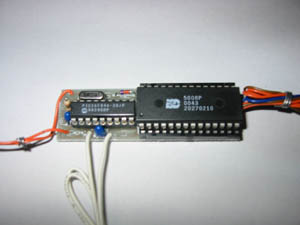

サウンドユニットメイン基盤	サウンドユニットサブアンプ基盤

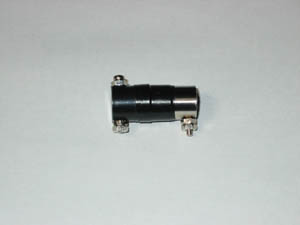

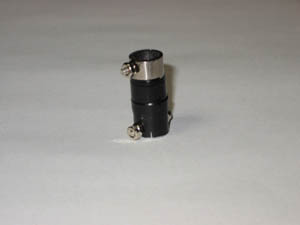

サウンドユニット加速感知センサー(縦)	サウンドユニット加速感知センサー(横)

こちらの製品は生産終了致しました
